蝶閥型號如同產品的“身份證”，遵循國家標準編制規則，通過一串字母和數字即可精準識別其類型、驅動方式、連接形式、結構特點及材質屬性。從‌D343H‌到‌D971X‌，每個字符都對應著特定的技術參數，幫助用戶快速匹配工況需求。

型號編制核心規則

蝶閥型號通常由七個單元組成，依次代表以下關鍵信息：

1. ‌閥門類型‌：首字母‌D‌代表蝶閥。
2. ‌驅動方式‌：第二位數字表示驅動形式，‌3‌為蝸輪傳動（手動），‌9‌為電動，‌6‌為氣動，無數字通常默認為手動。
3. ‌連接形式‌：第三位數字區分連接方式，‌4‌代表法蘭式，‌7‌代表對夾式。
4. ‌結構形式‌：第四位數字描述閥板結構，‌1‌為中線垂直板式，‌3‌為三偏心結構。
5. ‌密封/閥座材質‌：第五位字母標識密封材料，‌H‌為堆焊不銹鋼，‌X‌為橡膠（含多種細分類型如丁腈、氟橡膠等），‌W‌為本體密封或堆焊不銹鋼。
6. ‌公稱壓力‌：橫線后的數字表示壓力等級，數值為公稱壓力的 10 倍（如‌16‌代表 1.6MPa/16 公斤，‌25‌代表 2.5MPa）。
7. ‌閥體材質‌：末尾字母代表閥體材料，‌C‌為碳鋼（WCB），‌P‌為 304 不銹鋼，‌R‌為 316 不銹鋼等。

典型型號深度解析

針對您提到的兩個典型型號，具體含義拆解如下：

• ‌D343H‌：這是一款‌蝸輪傳動三偏心法蘭蝶閥‌。

  • ‌D‌：蝶閥。
  • ‌3‌：蝸輪驅動。
  • ‌4‌：法蘭連接。
  • ‌3‌：三偏心結構（適用于高壓、高溫及嚴苛工況，摩擦小，壽命長）。
  • ‌H‌：閥座密封面為堆焊不銹鋼（硬質密封）。
  • 若后綴為‌-16P‌，則表示公稱壓力 1.6MPa，閥體為 304 不銹鋼；若為‌-16C‌，則閥體為碳鋼 。‌‌

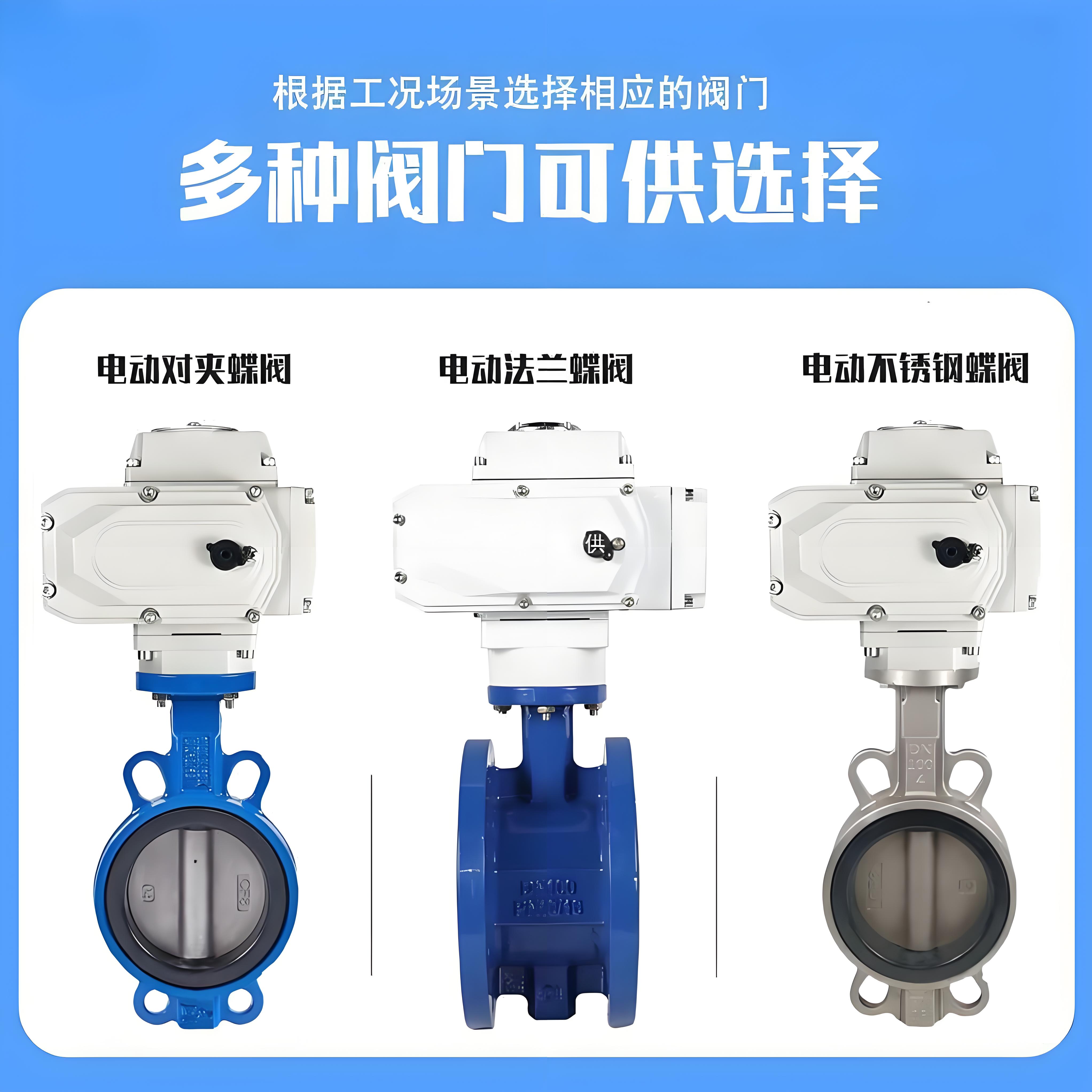

• ‌D971X‌：這是一款‌電動對夾中線軟密封蝶閥‌。

  • ‌D‌：蝶閥。
  • ‌9‌：電動驅動（需配合電動執行器）。
  • ‌7‌：對夾式連接（結構緊湊，安裝便捷）。
  • ‌1‌：中線結構（閥板圍繞閥桿旋轉，密封靠擠壓）。
  • ‌X‌：橡膠密封座（根據具體后綴如 X1-X9 可細分為天然膠、丁腈膠、氟橡膠等，適應不同介質）。
  • 若后綴為‌-16C‌，表示公稱壓力 1.6MPa，閥體為碳鋼 。‌‌

常見材質與壓力標識補充

在選型時，后綴的字母和數字對應用場景至關重要：

• ‌壓力等級‌：數字直接乘以 0.1 即為 MPa 值，例如 10 代表 1.0MPa，16 代表 1.6MPa，25 代表 2.5MPa 。
• ‌閥體材質‌：‌C‌ 常用于碳鋼（適用于水、油、氣等一般介質），‌P‌ 代表 304 不銹鋼（耐腐蝕），‌R‌ 代表 316 不銹鋼（更強耐腐蝕性）。
• ‌密封細節‌：對于橡膠密封（X），有時會進一步標注數字（如 X5 為丁腈橡膠，X7 為氟橡膠），以區分耐溫、耐油或耐酸堿性能 。‌‌

通過掌握這些“密碼”，您可以迅速判斷閥門是否適用于化工防腐、脫硫系統、暖通空調或高溫高壓蒸汽等特定工況。
