1. 產品概述

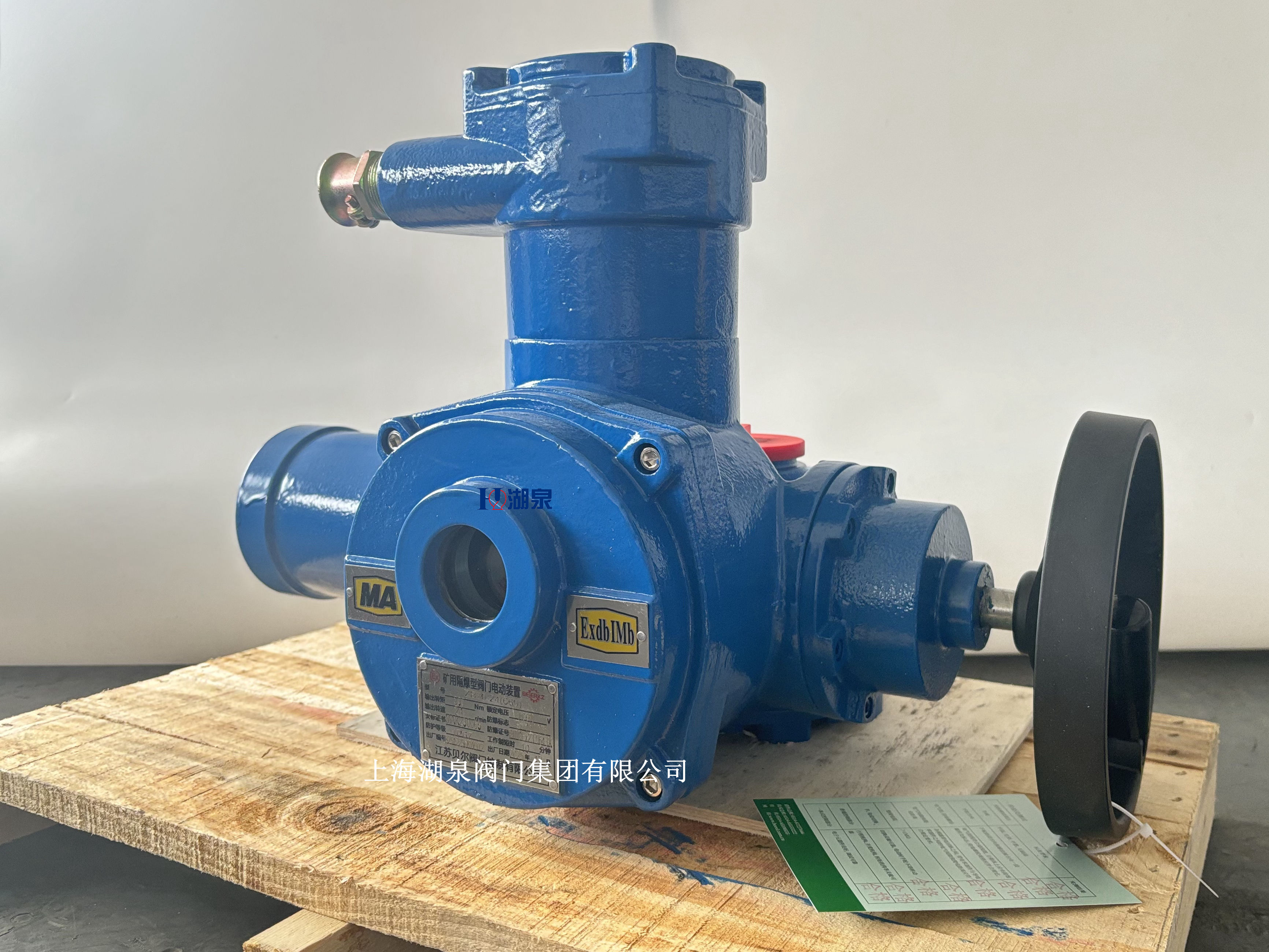

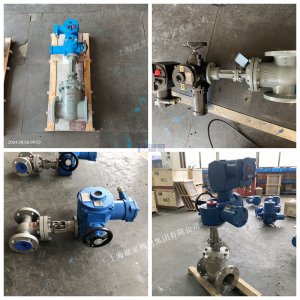

上海湖泉閥門集團有限公司ZB90-24(660) 是一款專為煤礦及存在爆炸性氣體環境設計的礦用隔爆型多回轉閥門電動裝置。該裝置主要配套 DN300 等大口徑閘閥、截止閥、隔膜閥等做直線運動的閥門使用，也可通過增加二級減速機構用于蝶閥、風門等回轉運動閥門。其核心功能是對閥門進行遠程、集中或自動控制，實現閥門的開啟、關閉及調節，是礦山自動化控制系統中不可或缺的驅動執行單元。該產品設計符合 GB3836.1、GB3836.2 等國家標準關于爆炸性氣體環境用電氣設備的規定，具備極高的安全性和可靠性，適用于含有瓦斯、煤塵等爆炸性混合物的危險場所。

2. 主要技術參數

• ‌型號規格‌：ZB90-24(660)
• ‌輸出轉矩‌：900 N·m
• ‌額定電壓‌：三相 AC 660V / 50Hz（特殊訂貨可支持 380V、415V 等）
• ‌控制電壓‌：AC 220V / 127V / 36V 或 DC 24V（具體依配套控制箱而定）
• ‌輸出轉速‌：24 r/min
• ‌電機功率‌：約 2.2 kW
• ‌最大閥桿直徑‌：≤ 60 mm
• ‌工作制‌：短時工作制 10 分鐘（特殊訂貨可達 30 分鐘）
• ‌防護等級‌：IP55（特殊訂貨可提供 IP65、IP67）
• ‌防爆標志‌：ExdⅠ（適用于煤礦非采掘工作面）或 ExdⅡBT4（適用于工廠爆炸性氣體環境）
• ‌環境溫度‌：-20℃ ~ +60℃（特殊訂貨 -40℃ ~ +80℃）
• ‌相對濕度‌：≤ 95% (25℃時)

3. 產品結構特點

• ‌隔爆安全設計‌：外殼采用高強度鑄鐵或鋁合金制造，具備優良的隔爆性能，確保內部電火花不會引燃外部爆炸性氣體。
• ‌機電一體化集成‌：結構緊湊，體積小，重量輕。內部集成行程控制機構、力矩控制機構及電氣控制模塊。
• ‌雙重保護機制‌：
  • ‌行程控制‌：通過機械凸輪精確控制閥門的開度位置，防止過開或過關。
  • ‌力矩保護‌：當閥門卡阻或過載時，力矩控制器自動切斷電源，保護電機和閥門不受損壞。
• ‌手動/電動切換‌：配備專用手柄，可實現手動與電動操作的快速切換。通電運行時，自動復位至電動狀態，確保操作安全。
• ‌狀態指示清晰‌：現場設有開度指示盤，直觀顯示閥門當前位置；部分高端配置配有液晶顯示屏或 LED 指示燈，實時顯示運行狀態、故障報警等信息。

4. 控制功能與應用

• ‌控制方式多樣‌：可與 KXBC 礦用隔爆型閥門電動裝置控制箱配套使用，支持就地控制、遠程控制及 DCS 系統集散控制。
• ‌信號反饋‌：提供全開、全關、中間位置及故障報警等無源觸點信號，便于接入上位機監控系統。
• ‌適用行業‌：廣泛應用于煤礦井下排水系統、選煤廠、電力、冶金、化工、石油石化等領域的管道流體控制。

5. 安裝與調試注意事項

• ‌接線檢查‌：安裝前需確認電源電壓與銘牌一致，接線相序正確。若輸出軸轉向不符合要求，調換任意兩相電源線即可糾正。
• ‌行程調整‌：
  • ‌關向調整‌：手動將閥門關嚴，壓下頂桿使齒輪脫開，旋轉關向調整軸直至凸輪動作，再恢復齒輪嚙合。
  • ‌開向調整‌：手動將閥門開至所需位置，同樣方法調整開向凸輪。
• ‌力矩整定‌：根據閥門實際啟閉力矩，調整力矩控制機構的彈簧壓力，確保在正常阻力下不動作，在卡阻時能靈敏切斷電源。
• ‌定期維護‌：定期檢查潤滑油位，保持箱體密封良好，清理表面煤塵，確保散熱和防爆性能。

6. 常見故障排除

• ‌電機不轉‌：檢查電源是否接通、控制線路是否正常、行程或力矩控制器是否誤動作。
• ‌電機過熱‌：檢查是否連續工作時間超過規定時限、電壓是否過低或缺相。
• ‌閥門到位后不停‌：檢查行程控制器是否失靈或調整不當，重新調整行程凸輪。
• ‌遠方無信號‌：檢查遠傳電位器是否損壞或齒輪松動，緊固螺釘或更換電位器。
